Overview


Geolux RSS-3-150 CS 安防雷达系统能够对雷达传感器前方800米,±15°视角范围内的运动物体实施自动检测,测量该运动物体的速度,并报警。该系统还具有目标统计功能,包括目标计数、目标出现频数和历史记录等。

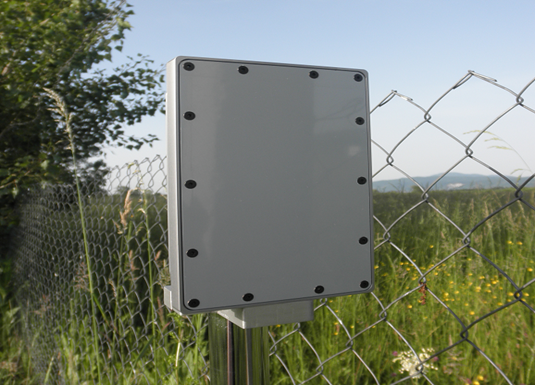

RSS-3-150 CS安防雷达是一种便携式侦察监控雷达,可以安装在固定支架上,或安装于车辆上,多部雷达可以迅速形成防护网络。安防雷达由雷达传感器和配套软件组成,安防雷达广泛应用于重点区域的防护,比如电站、监狱、铁路道口等


Misal_radar_011-e1427270475812-百底_副本

 Misal_radar_02-e1427270258866-白底_副本
  • 产品特点
  • 技术参数
  • 产品应用
  • 安装和调试
  • 资料下载
  • 配套软件
  • 相关附件
  • 视频演示
  • 安防雷达系统包括安防雷达及其配套软件等组成,用于探测雷达前方覆盖区域运动目标,该功能通过发射K波段24.125GHZ频率的电磁波,测量反射电磁波的频移来实现。
  • 安防雷达是一种便携式侦察监控雷达,可以安装在固定支架上,或安装于车辆上,多部雷达可以迅速形成防护网络。
  • 雷达配有大功率发射机及极低噪声输入放大器,对于移动车辆的有效目标探测距离为800米,对于移动行人的有效探测距离达400米。
  • 雷达采用CW体制,雷达探测前方几乎没有盲区。雷达的工作几乎不受能见度等天气条件的影响。
  • 由于其工作特点,安防雷达系统可以构成对大型围栏(如机场、监狱、场馆等)或建筑物的出入口形成封闭式的防范,为现代化建筑及重点区域防护和防盗方案,提供“御贼于户外” 、住户自由活动于户内的高度人性化的安全防护。也可以应用于河道封锁、铁路道口或者需要快速布防的场合。

技术参数

型号 RSS-3-150 CS 测量范围 行人探测距离400米;车辆探测距离800米
电源 12VDC 工作频率 24.125GHz
功耗 <1.35W 最大电流 <250mA
工作温度范围 -40℃~+85℃ 测速范围 2-200km/h
水平波束宽度 40° 垂直波束宽度
外壳防护等级 IP66 通信接口 RS232、RS485、CAN

99

1、安装的整体要求
虽然产品安装的工作量不大,但为了确保安全,我们仍然建议应当有两名以上人员参与安装。安装时,需要一名人员进行操作。
需要对前方区域进行防护时,可以采用方式1的安装方式。

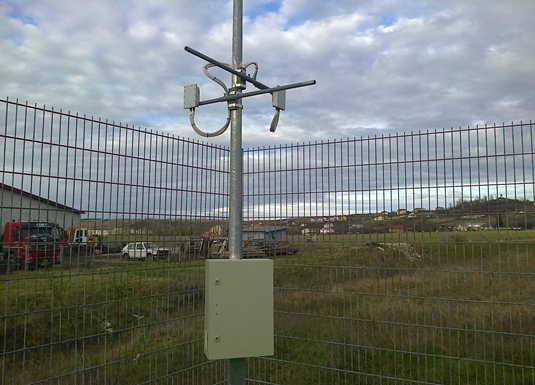

图安装方式1    1

需要对前方特定区域进行防护时,可以采用方式2的安装方式:



图安装方式2    2

这两种方式均可对探测区域内的运动目标完成检测并报警。

2、安装程序
1、按照计算的高度安装支架(需要根据实际情况选配支架和安装方式);
2、按照计算的角度安装固定雷达传感器(三个M6螺钉);
3、安装电缆;
4、安装软件。

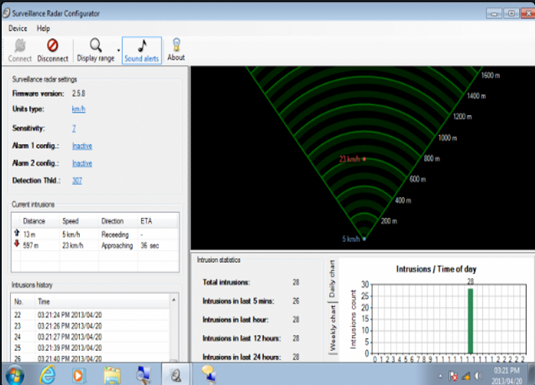

Radar Configurator Software

RSS-3-150CS radar sensor has integrated web-based utility for configuring radar operation and monitoring detected targets. To use the web-based configuration utility, simply connect the radar to the Ethernet network, and type its IP address to your web browser. The default IP address for RSS-3-150CS radar is 192.168.1.120. Take care that, when conecting the radar to the Ethernet for the first time, your local Ethernet network must be in the same subnet (addresses starting with 192.168.1.x).

Using a web-based user interface provides maximum flexibility, since the users can connect to the radar and configure it from any platform (Windows, Linux, Mac, Android, iOS). Preferred web browsers are Chrome and Safari.


Screen-Shot-2015-11-23-at-22.01.46Screen-Shot-2015-12-05-at-23.33.14 (1)

GPS Option Internal GPS module provides radar GPS position and precise timing
ZigBee Option Using optional internal ZigBee module, the radar can deliver detected target information wirelessly over a distance of up to 1 km.

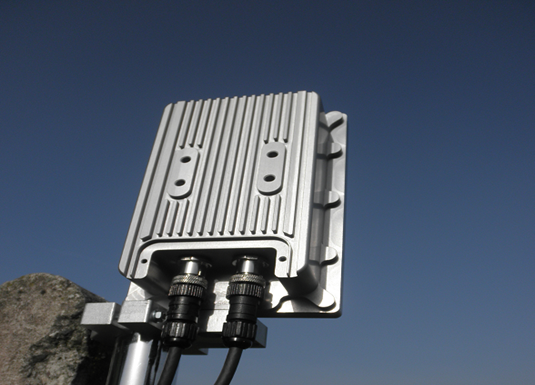

Mounting Brackets The brackets made specially for RSS-3-150CS radar, make radar mounting easy and simple.
