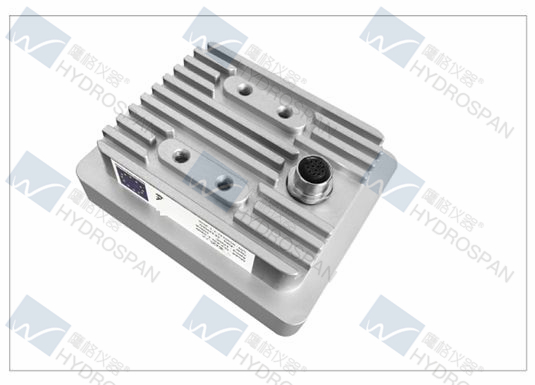

设备简介:RVS-1型非接触式高精度雷达流速仪是由西安鹰格电子自主研发的一款非接触式河道/流体速度在线监测设备。RVS-1型高精度雷达流速仪采用了DSP+FPGA技术和先进的流体速度检测和跟踪算法,是一款专门为明渠/河流表面流速和流量测量而开发的新型流速仪。

适用范围:RVS-1型高精度雷达流速仪实现了非接触式流速测量,不受泥沙、漂浮物的影响,适用于一般河道、渠道流量测量,尤其适用于高洪、急流、高含沙量、高污染的流速测量。本产品自动化程度高、安装维护方便,可安装于岸边、桥梁固定支架上定点测量或铅鱼、吊箱等运动物体上动态测量。该设备可配合计算机、数据无线传输等设备组成流量自动测量系统,可实现流量远程在线监测。

技术特点:应用K频段雷达波测量水体表面流速的技术难点在于低速段的测量,由于在雷达波在平静的水面上难以形成有效的反射信号,因此国内外多数同类产品的起测流速通常在0.2米/s以上,能够稳定测量的实际流速通常在0.5m/s以上。 RVS-1型雷达流速仪采用了DSP技术和先进的速度检测与跟踪算法,是一款专门针对水体表面流速特征而开发的雷达波流速仪。 RVS-1型雷达波流速仪提供高达每秒20次以上的采样速率和串行接口并可侦测到小于0.2m/s以下的表面流速。对于较为平滑的水面,RVS-1型雷达流速仪同样可以提供较好的数据稳定性与重复性。










  • 产品特点
  • 典型应用
  • 技术参数
  • 资料下载
  • 测验与标定
  • 学术文献
  • 检测报告
  • 非接触式流速测量
  • 一体化设计、结构紧凑
  • 自适应各种开放式明渠、天然河道、非满管大型管道
  • 快速部署、免维护、寿命长
  • 自动识别判断水流方向
  • 自适应各种流态、可测弱流,也可测强流
  • 具有抗风雨干扰模式和多种滤波算法
  • 不受水质、漂浮物影响、无任何机械转动部件
  • 响应速度快,可测瞬时流速、平均流速

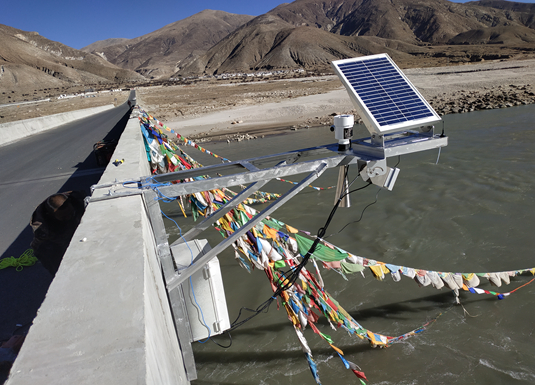

  • 低功耗,具有休眠模式,可采用太阳能供电系统
  • IP68防护等级

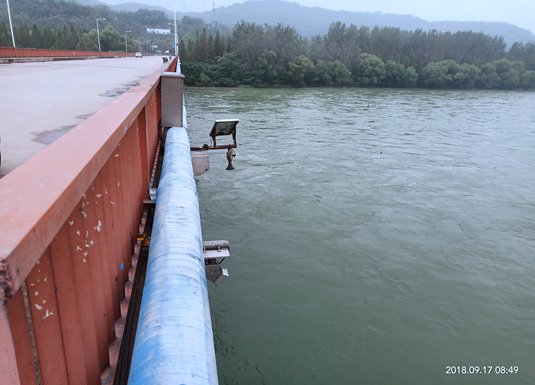

  • 水文断面雷达波在线测流系统
  • 洪水应急监测系统

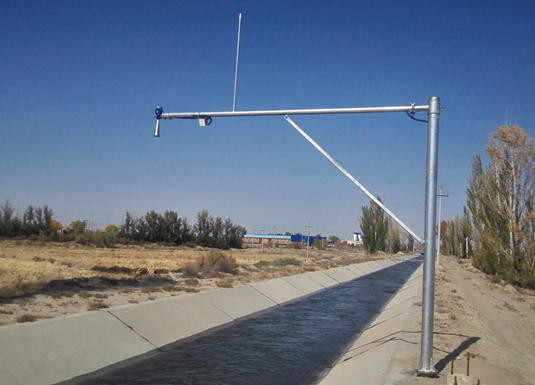

  • 灌溉明渠水量流量监测系统
  • 末级渠道水量流量监测系统
  • 污水、下水井流量在线监测系统
  • 化工危险液体流量监测系统
  • 雷达发射频率:24GHz
  • 雷达波扩散角:12-24°可调
  • 工作电流:<100mA
  • 待机电流:<30mA
  • 供电电压: 9-27V DC
  • 工作温度:  -40到+85°C
  • 测量范围:  0.15~20.00 m/s(与水流情况相关)
  • 测量精度:  ±0.02 m/s
  • 分辨率:    1 mm/s
  • 自动角度补偿: 20到60度
  • 探测距离: 0.1-50米
  • 安装高度: 0.15到30米
  • 采样频率 : 20次每秒
  • 通讯接口:RS-232、RS-485
  • 波特率:1200-115200可调
  • 通讯协议:同步支持Modbus RTU、标准NMEA、ASCII-S,、用户自定义协议
  • 配置方式: 具有可视化独立配置软件、支持Modbus 指令修改参数
  • 防护等级:  IP68
  • 外壳材料: 铸造铝合金

         西安鹰格电子科技有限公司目前拥有U型和梯形变频动态测试水槽,可进行多断面精细流速比对试验也可用于检测和标定0.05-0.8m/s表面流速和流量校准。陕西省水文仪器检测中心拥有一条我国最长的164米静态水槽,可用于检测和标定0.2-6m/s表面和测深流速。公司同时与业内知名高校西安理工大学和西北农林科技大学水建学院保持技术合作和学术支撑。

        本着科学严谨和为对产品质量负责的态度,我们确保每台进口雷达流速仪产品,出厂前都要进行二次电磁检测和水文校准。

77RVS-1 雷达流速仪水资源检测报告

77RVS-1 雷达流速仪国标检测报告
